FTP3000系列小功率電源是費思在沉淀了多年直流開關電源的設計開發經驗后，開發的一款具有超強實用性、通用性的電源?？蓮V泛應該于實驗室測試、車載設備測試、太陽能逆變器測試、DC/DC轉換器與逆變器測試、引擎啟動測試、電池自動充電、電子產品生命周期等各測試環節。產品配置有彩屏和中英文菜單界面，操作方便直觀，是電力電子工程師案頭的常用配置。
電壓：80V，150V，300V，600V
電流：40A，20A，10A，5A
功率：900W，1500W
特點:
1、24位高分辨率ADC測量；
2、功率因數大于0.98;
3、輸出穩定， 低紋波噪聲；
4、電壓、電流斜率可設；
5、遠端線損補償； 支持恒功率輸出；
6、序列編輯功能，支持循環與鏈接；
7、OPP、OCP、OVP、OT等全方位保護功能；
8、快速調用，一鍵調用測試參數；
9、隔離復合信號端子（選）具有強大的外部控制和內部監視能力；
10、智能風扇控制，降低噪音；
11、TFT彩色液晶顯示屏，中英文菜單界面；
12、配有RS232、LAN、CAN(選配）通訊口，支持SCPI、ModBus、Can-Open協議；
13、上位機軟件以及SDK開發包，方便客戶進行二次開發。
電壓斜率與電流斜率功能:
FTP3000系列支持電壓斜率與電流斜率設置。斜率的調整減緩了電壓（或電流）的轉移，可有效避免浪涌電流對DUT的破壞。電壓斜率的單位是V/s,電流斜率的單位是A/s。

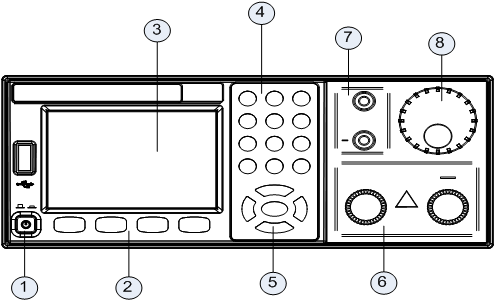

前/后面板介紹:
① 電源開關
② 多功能按鍵
③ TFT彩色顯示屏
④ 數字鍵：輸入數值或復合組合鍵使用
⑤ 方向鍵與Enter鍵
⑥ 輸出端子
⑦ 電壓Sense端子
⑧ 調節旋鈕
① CAN通訊口（選）
② RS232串口
③ 散熱通風口
④ 復合信號端子（選）
⑤ LAN通訊口
⑥ AC電源輸入插座
⑦ 散熱通風口

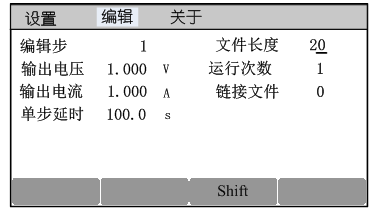

序列輸出功能:
序列輸出功能可以讓給用戶自行編輯電壓電流波形。FTP3000系列提供20個序列文件，每個文件好多支持20個運行步驟。在運行步驟中，可以設置輸出電壓、輸出電流和單步延時。序列支持“運行次數”與“鏈接文件”屬性?！斑\行次數”可控制序列循環運行，“鏈接文件”能增加文件運行步驟。

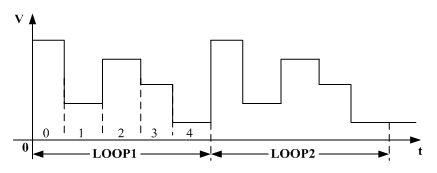

利用序列輸出功能，使用者可實現復雜波形，例如下圖所描述的波形，利用序列功能可輕松實現。
恒功率（CP）輸出功能:
FTP3000系列支持恒功率輸出功能。輸出開啟后， 電源不斷調整輸出電壓或輸出電流，使輸出功率維持恒定。若負載超出電源的調節范圍，輸出將維持在好大設定值。（注意：恒功率輸出功能主要應用于響應速度10ms以上的負載。）

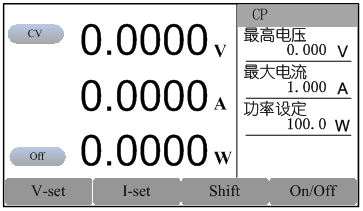

恒功率輸出功能
恒功率輸出波形
內阻模擬輸出功能:

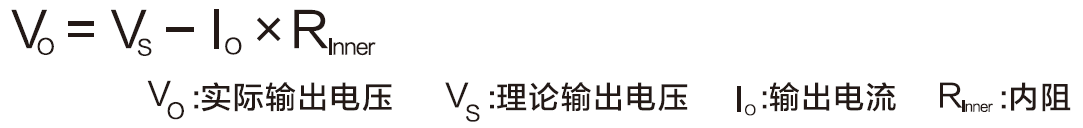

由于電池具有一定的內阻，對外供電時，輸出電壓會隨著電流的增大而減小。FTP3000系列提供了內阻模擬輸出功能，可以模擬電池供電的場景，電源的輸出滿足下面的公式。
電壓緩升緩降輸出功能:
FTP3000系列電源支持電壓緩升緩降功能，可使輸出電壓從低點緩慢提升至高點，或者使輸出電壓從高點緩慢跌落至低點。

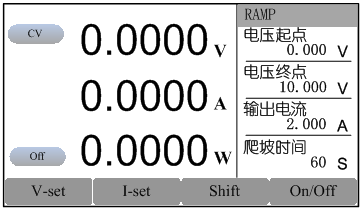

電壓緩升緩降輸出功能
保存與調用:
FTP3000系列提供了20組存儲位置供用戶保存VI輸出功能參數?？蓪⑤敵鲭妷?、輸出電流、電壓斜率、電流斜率、過壓保護參數保存至指定的位置，供用戶方便快速地調出使用。若使能了快速調用功能，只需按一個數字鍵便可調出已保存的參數。該功能可顯著減少用戶操作，提高測試效率。
CV/CC優先:
FTP3000的CV與CC模式，為了滿足客戶的特殊要求，提供了CV優先和CC優先模式選擇，能使電源在輸出開啟瞬間運行在CC模式，而非通常的CV模式。
規格參數:
| 型號 | FTP3009-80-40 | FTP3009-150-20 | FTP3009-300-10 | FTP3009-600-5 |
| 電壓 | 0~80V | 0~150V | 0~300V | 0~600V |
| 電流 | 0~40A | 0~20A | 0~10A | 0~5A |
| 功率 | 900W | |||
| 型號 | FTP3015-80-40 | FTP3015-150-20 | FTP3015-300-10 | FTP3015-600-5 |
| 電壓 | 0~80V | 0~150V | 0~300V | 0~600V |
| 電流 | 0~40A | 0~20A | 0~10A | 0~5A |
| 功率 | 1500W | |||
| 電壓編程 | ||||
| 分辨率 | 24Bits | |||
| 精度 | 0.1%+0.1%F.S. | |||
| 電流編程 | ||||
| 分辨率 | 24Bits | |||
| 精度 | 0.1%+0.2% F.S. | |||
| 外部模擬編程 | ||||
| 控制電壓 | 0~5V對應0~100%F.S. | |||
| 電壓精度 | 0.2%F.S. | |||
| 電流精度 | 0.5%F.S. | |||
| 模擬輸出 | ||||
| 輸出電壓 | 0~100%F.S對應0~5V. | |||
| 電壓精度 | 0.5%F.S. | |||
| 電流精度 | 0.5%F.S. | |||
| 線性調整率 | ||||
| 電壓 | 0.01%+0.01%F.S. | |||
| 電流 | 0.02%+0.01%F.S. | |||
| 負載調整率 | ||||
| 電壓 | 0.01%+0.05%F.S. | |||
| 電流 | 0.02%+0.1%F.S. | |||
| 電壓測量 | ||||
| 分辨率 | 16Bits | |||
| 精度 | 0.1%+0.1%F.S. | |||
| 電流測量 | ||||
| 分辨率 | 16Bits | |||
| 精度 | 0.1%+0.2%F.S. | |||
| 輸出噪聲&紋波 | ||||
| 紋波電壓(p-p) | 60mV | 80mV | 80mV | 150mV |
| 紋波電壓(rms) | 20mV | 20mV | 20mV | 20mV |
| 上升斜率 | ||||
| 電壓 | 5V/ms(max) | |||
| 電流 | 2A/ms(max) | |||
| OVP設定 | ||||
| 范圍 | 0~110%F.S. | |||
| 精度 | 1%F.S. | |||
| 瞬態響應 | 典型值1mS，負載變化50%，電壓恢復至精度范圍內所需時間 | |||
| 效率 | 0.9 (Typical) | |||
| 通訊接口 | RS232和LAN | |||
| 輸入 | 190VAC~265VAC，頻率47HZ~63HZ，PF：0.99(Typical) | |||
| 工作溫度 | 0℃~40℃ | |||
| 存儲溫度 | -20℃~70℃ | |||
| 使用海拔 | ＜2000m | |||
| 尺寸 | 215 (W) X 88(H) X 452.5 (D)mm； | |||
| 重量 | 7KG | |||
