FT6900系列組合式超大功率直流電子負載，采用費思具有國際先進水平的高速實時陣列控制技術，實現了超大功率電子負載的模塊堆疊組合結構，模塊之間通過外部電纜連接。
FT6900采用堆疊式模塊設計，具有高可靠性與高可維護性的特點。產品同時繼承了費思大功率電子負載的傳統特性：功能豐富，適應性強（抗自激能力強），可靠性高。
產品主要應用于：電動汽車充電裝置、動力電池、大功率直流電源、直流發電機等電力電子測試領域。
FT6900系列分為150V、600V、1000V三種電壓規格，單臺功率范圍由18KW至36KW?？山邮苡脩魝€性需求，定制較高1200V，較大500KW的產品。
FT6900既包含CC、CV、CR和CP等基本測試模式，也提供動態測試與序列測試以模擬各種動態負載變化，動態頻率可達20KHz。用戶還可以通過按鍵進行模擬短路操作。
FT6900具有動力電池（或好電容）容量測試、內阻測試功能。這使其在電池及好電容測試領域有著獨特優勢。
FT6900接口豐富，界面友好，操作方便。通過前面板的TFT彩色顯示屏、旋鈕及數字鍵，可在負載上快捷地操作與設定。
FT6900提供RS232、LAN、GPIB等通訊接口，通過這些接口連接計算機，采用標準SCPI編程指令可輕松實現遠程操控。
FT6900電子負載提供過電流、過電壓、過功率、過溫度、電壓反相，等一系列保護功能，同時具備針對被測試設備的Von、Voff功能及可編程保護功能。這些功能可大幅提升產品的可靠性，是工程測試及自動測試系統整合得以信賴的產品。
功能特點：
n 功率范圍：15KW～300KW；
n 電壓范圍：150V、600V、1000V；
n 過電壓/過電流/過功率/過溫度/電壓反相等全方位智能保護功能；
n 提供RS232、LAN、GPIB（選）多種遠程接口方式，給您更多選擇；
n 電壓高達1mV、電流高達0.1mA的超高分辨率；
n 模塊堆疊組合結構，方便現場拆裝維護和擴展升級；
n 電池容量及內阻測試功能；
n 高達20KHz的動態測試功能，可設置上升與下降斜率；
n 強大的序列測試功能，支持多種模式測試，單步測試時間較長達24小時；
n 豐富的SCPI命令，方便組建智能化測試平臺和進行二次開發；
n TFT彩色液晶顯示屏，支持簡體中文、繁體中文和英文3種語言；
n 支持模擬量編程功能；
n 采用智能風扇控制，降低噪音。
定態功能：
FT6900系列電子負載具有恒電流、恒電壓、恒電阻與恒功率模式，可滿足廣泛的測試要求。舉例來說，恒電流和恒電阻模式可用于測試電壓源在不同負載情況下，輸出電壓是否維持穩定輸出。對于電池充電器和車用充電樁而言，恒電壓模式可改變充電器和充電樁的輸出電壓以檢驗輸出電流是否正確。
|
恒電流模式 |
恒電壓模式 |
恒電阻模式 |
恒功率模式 |
|
|
|
|
|
動態功能：
為滿足日益增長的高速測試需求，FT6900系列電子負載提供高速可編程的動態測試功能（電流動態與電阻動態測試）。動態測試功能允許用戶設定帶載高/低準位、T1/T2時間及切換斜率。此功能常用于測試電源動態特性。為適應不同場合的需要，動態功能包含連續、脈沖及翻轉三種模式。連續模式更是可提供高達20kHz的帶載頻率，讓您的測試隨心所欲。

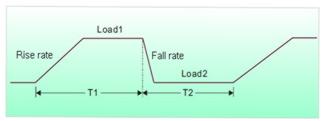

動態測試
序列功能：
FT6900系列提供了序列測試功能，能模擬更為復雜的帶載變化。序列測試包含CC、CV、CP及CR四種模式，較多可存儲4個序列文件，每個文件較多可設置為50步。

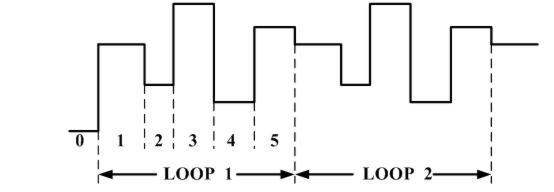

序列測試
保護功能：
FT6900系列提供了過電壓、過電流、過功率、過溫度、電壓反相等全方位的保護功能。另外，用戶可以根據需要設置電壓、電流、功率保護值。被測設備輸出電壓上升或下降速度較慢時，可開啟Von、Voff功能。Von帶載電壓支持鎖定與非鎖定兩種方式。全方位的保護功能，確保了產品的可靠性，是工程測試及自動測試系統值得信賴的產品。

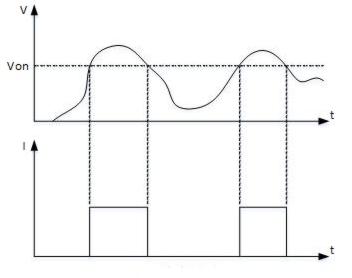

非鎖定模式
鎖定模式
電池測試功能：
內阻與容量都是電池的重要技術指標。為方便電池測試，FT6900系列提供了電池測試功能。電池測試包括：電池內阻測試與電池容量測試。針對電池放電，FT6900系列提供了：恒電流、恒電阻和恒功率三種放電模式。在電池放電測量方面，能夠測量放電時間，放電電量（AH和WH）。

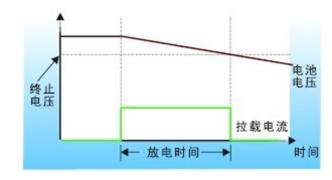

電池放電測試
FT6900系列負載提供專業的ESR測量功能，可支持多種測量標準，具有測量準確和重復測量穩定的優點，可有效評估車用電池和好電容的ESR參數。
OCP測試功能：
FT6900系列電子負載提供OCP測試功能可輕松獲取被測電源或設備的OCP點，節約測試時間。

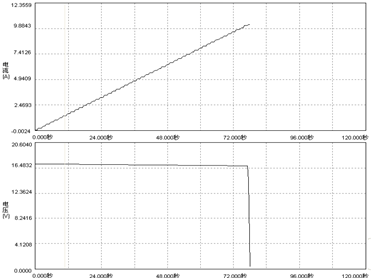

電源OCP測試曲線
外部模擬量編程功能：
CC和CV功能可通過外部電壓信號（直流或交流）進行連續控制。外部模擬編程電壓對應于負載電壓或電流值與設定值疊加，共同控制負載輸入端子的電流或電壓值。例如：負載當前為CC模式，量程300A，主值設置為20A，外部編程輸入電壓為0～1V（峰峰值）、頻率1000Hz的交流信號，則負載輸入電流變化如圖所示。
模擬編程輸入
SCPI與遠程控制：
FT6900系列電子負載支持標準的SCPI命令，通過SCPI命令可實現面板操作的所有功能。這為智能化測試平臺的組建和用戶的二次開發提供方便。FT6900系列通過RS232、LAN、GPIB等接口方式實現電子負載的遠程控制。

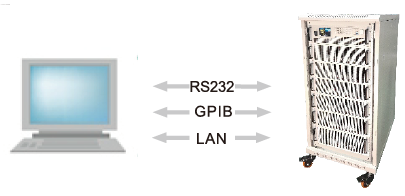

SCPI與遠程控制
訂購信息：
| 訂貨號 | 描述 | |
| 型號 | FT69018A | 150V/540A/18KW |
| FT69018B | 600V/360A/18KW | |
| FT69018D | 1000V/180A/18KW | |
| FT69024A | 150V/720A/24KW | |
| FT69024B | 600V/480A/24KW | |
| FT69024D | 1000V/240A/24KW | |
| FT69030A | 150V/900A/30KW | |
| FT69030B | 600V/600A/30KW | |
| FT69030D | 1000V/300A/30KW | |
| FT69033A | 150V/990A/33KW | |
| FT69033B | 600V/660A/33KW | |
| FT69033D | 1000V/330A/33KW | |
| FT69036A | 150V/1080A/36KW | |
| FT69036B | 600V/720A/36KW | |
| FT69036D | 1000V/360A/36KW |
