一、產品簡介
FTD系列大功率高精度雙向直流電源，采用AC/DC、DC/DC雙向變換兩級架構， AC/DC雙向變換采用四象限SVPWM技術，能量雙向流動，功率因素高達0.99以上，并網諧波污染??；DC/DC雙向變換采用高頻電路，輸出響應快，輸出電壓范圍寬。架構能有效的平穩母線電壓在突加時的波動，從而提高整機輸出的動態響應時間。
FTD廣泛適用于新能源汽車電機、電控測試、動力電池組充放電測試、電力電子測試等領域。主要運用在電動汽車驅動電機（控制器）、電動車輛動力總承系統、電動車輛傳動系統、儲能系統、充電機、充電樁、大容量電池組充放電等眾多領域的研發和測試。
二、產品特點
1、采用兩級變換，IGBT電路方式，純數字化控制，技術好；
2、四象限工作，能量可雙向流動；
3、電路結構采用三相PWM整流逆變 ＋DC/DC雙向變換雙級電路，能實現寬范圍直流電壓輸出、控制精度高、動態響應快；
4、采用高頻雙向DC-DC變換技術，輸出直流穩定度高，連續性好；
5、100%能量回饋,饋網電流污染小，額定工作時諧波＜3%;
6、輸入功率因數高:＞0.99
7、支持恒壓、恒壓限流、恒功率等多種輸出模式；
8、高效工頻隔離變壓器，直流側與交流側電網相互隔離；
9、軟硬件多重保護；
10、協議開放，支持第三方指令控制;
11、液晶觸摸屏顯示控制，多種通訊接口；
12、遠程操作提供標準上位機軟件，協議開放，支持第三方指令控制；
13、具有良好的EMC電磁兼容性；
14、試驗設備安全可靠，測試精度滿足國家標準；
三、規格指標
|
型號 |
FTD40 |
FTD80 |
FTD150 |
FTD200 |
FTD250 |
FTD350 |
|
|
功率 |
40kW |
80kW |
150kW |
200kW |
250kW |
350kW |
|
|
交 流 側 |
相線 |
3Φ3W+G |
|||||
|
電壓 |
380±10% |
||||||
|
頻率 |
50Hz±3Hz |
||||||
|
諧波失真 |
≤3% |
||||||
|
功率因數 |
≥0.99(額定功率) |
||||||
|
直 流 側 |
電壓范圍 |
24-800V |
|||||
|
額定電流 |
±200A |
±267A |
±500A |
±500A |
±500A |
±700A |
|
|
峰值電流 |
±300A |
±400A |
±667A |
±625A |
±700A |
±800A |
|
|
峰值功率 |
60kW |
120kW |
200kW |
250kW |
350kW |
400kW |
|
|
峰值時間 |
持續60秒 |
||||||
|
穩壓精度 |
≤1‰ of FS |
||||||
|
響應時間 |
≤5ms（10%~90%突加載） |
||||||
|
切換時間 |
≤10ms（+90%~-90%切換） |
||||||
|

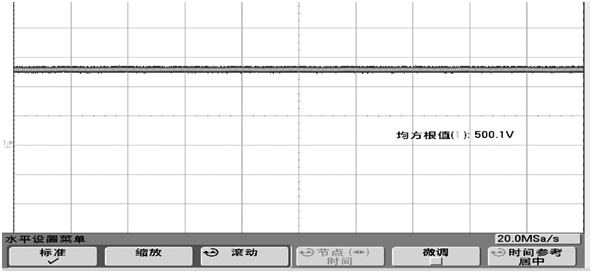

電壓紋波（rms） |
≤2‰ of FS |
||||||
|
能量回饋 |
回饋功率 |
100%能量回饋 |
|||||
|
電流失真 |
≤3% |
||||||
|
功率因數 |
≥0.99 |
||||||
|
輸出電壓 |
342～418V（AC） |
||||||
|
頻率范圍 |
47～53Hz |
||||||
|
系統 |
隔離 |
工頻變壓器隔離 |
|||||
|
整機效率 |
≥93% |
||||||
|
顯示和操作 |
觸摸屏顯示 |
7寸液晶觸摸顯示屏 |
|||||
|
操作 |
本地、遠程 |
||||||
|
通訊 |
RS485(標配)/以太網(選配)/CAN(選配) |
||||||
|
模式 |
恒壓、限流、限功率 |
||||||
|
保護 |
輸入 |
過壓、欠壓、缺相、相序 |
|||||
|
輸出 |
過壓、過流、過溫、短路 |
||||||
|
安全 |
絕緣電抗 |
≥DC500V 10MΩ |
|||||
|
耐壓絕緣 |
AC 1500V 10mA/ 1分鐘 |
||||||
|
冷卻裝置 |
強制風扇冷卻 |
||||||
|
噪音(1m) |
＜70dB |
||||||
|
防護等級 |
IP20(室內) |
||||||
|
環境 |
允許環境溫度 |
-20℃～+40℃ |
|||||
|
允許環境濕度 |
10~95%(無凝露) |
||||||
|
允許海拔高度 |
2000m以下 |
||||||
四、操作特點
FTD采用全數字控制，控制精度高、響應速度快、輸出調節范圍廣，輸出具有可編程功能，通過不同的控制軟件可用多種場合使用。FTD對電動汽車電機控制器的輸入功率、輸出電流、過載能力、耐壓及電機的效率、堵轉電流、好高轉速、超速、饋電等性能進行模擬實驗。能實時將電機超速實驗中的反電動勢的能量回饋電網，避免控制器損壞。操作分為本地操作和上位機遠程操作，操作界面示意如下：

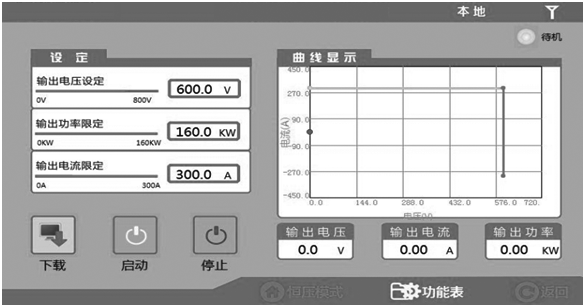

本地操作界面

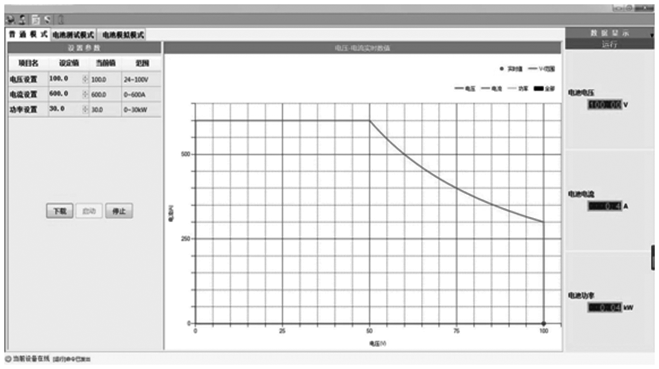

上位機操作界面
訂貨信息：
| 型號 | 額定功率KW | 電壓范圍（更大電壓范圍可以定制） |
| FTD10 | 10 | 24-800V |
| FTD15 | 15 | 24-800V |
| FTD20 | 20 | 24-800V |
| FTD30 | 30 | 24-800V |
| FTD40 | 40 | 24-800V |
| FTD50 | 50 | 24-800V |
| FTD60 | 60 | 24-800V |
| FTD80 | 80 | 24-800V |
| FTD100 | 100 | 24-800V |
| FTD100T | 100x2通道 | 24-800V |
| FTD120 | 120 | 24-800V |
| FTD150 | 150 | 24-800V |
| FTD150T | 150x2通道 | 24-800V |
| FTD200 | 200 | 24-800V |
| FTD200T | 200x2通道 | 24-800V |
| FTD250 | 250 | 24-800V |
| FTD250T | 250x2通道 | 24-800V |
| FTD300 | 300 | 24-800V |
| FTD350 | 350 | 24-800V |
| FTD400 | 400 | 24-800V |
| FTD500 | 500 | 24-800V |
